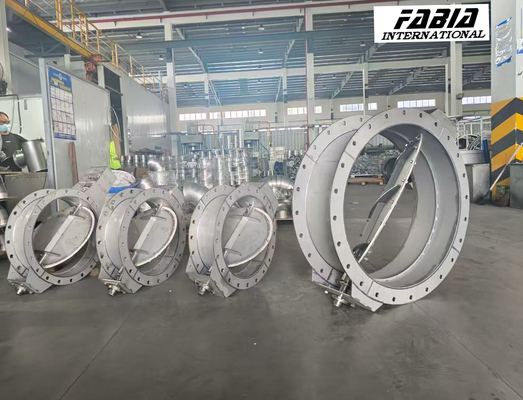

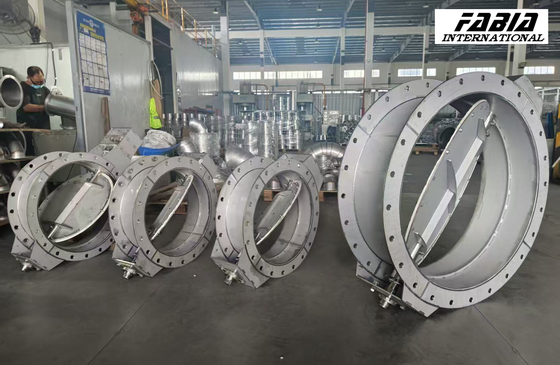

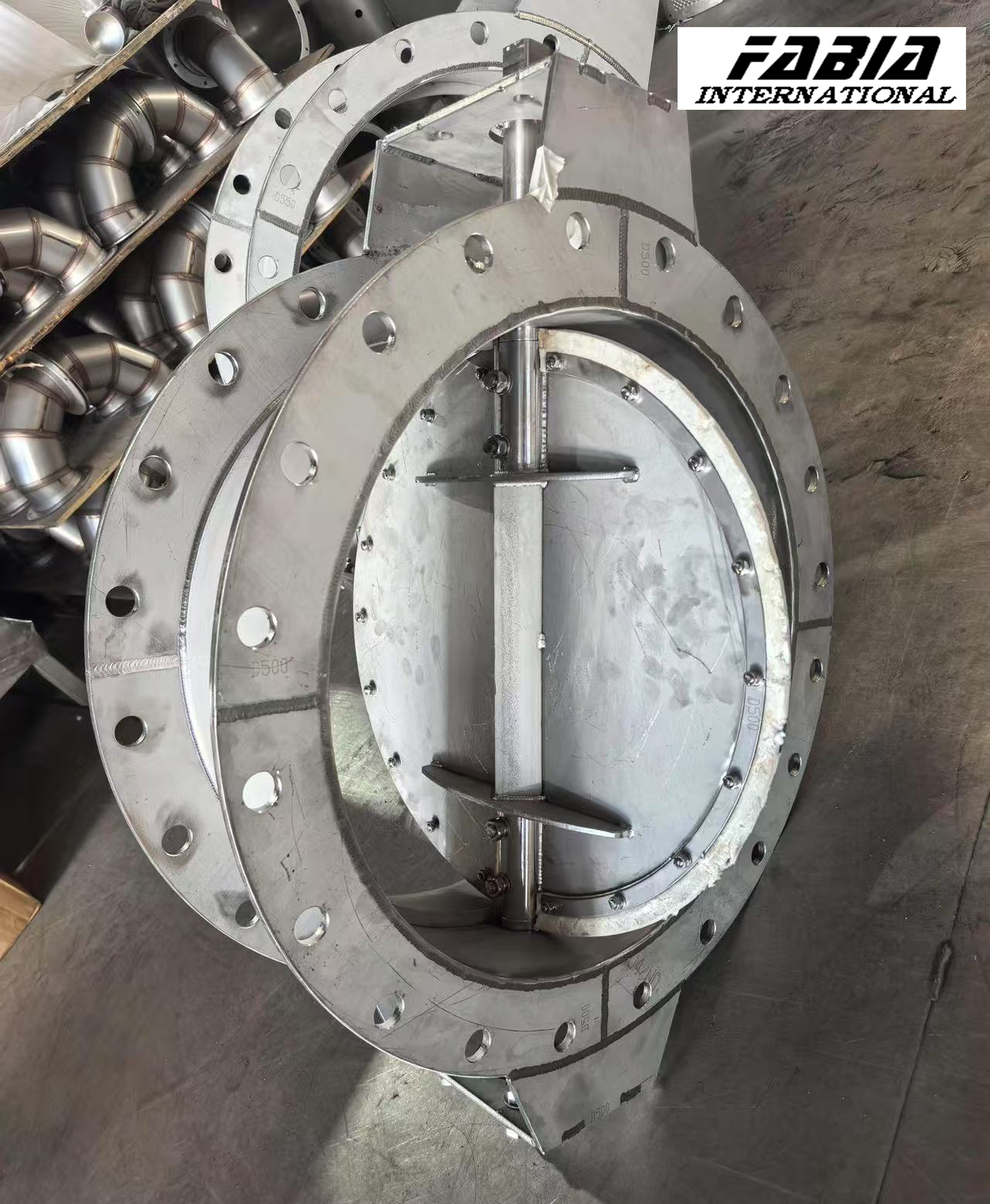

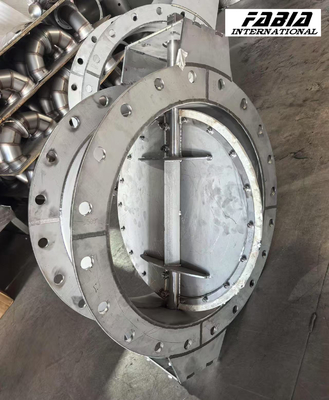

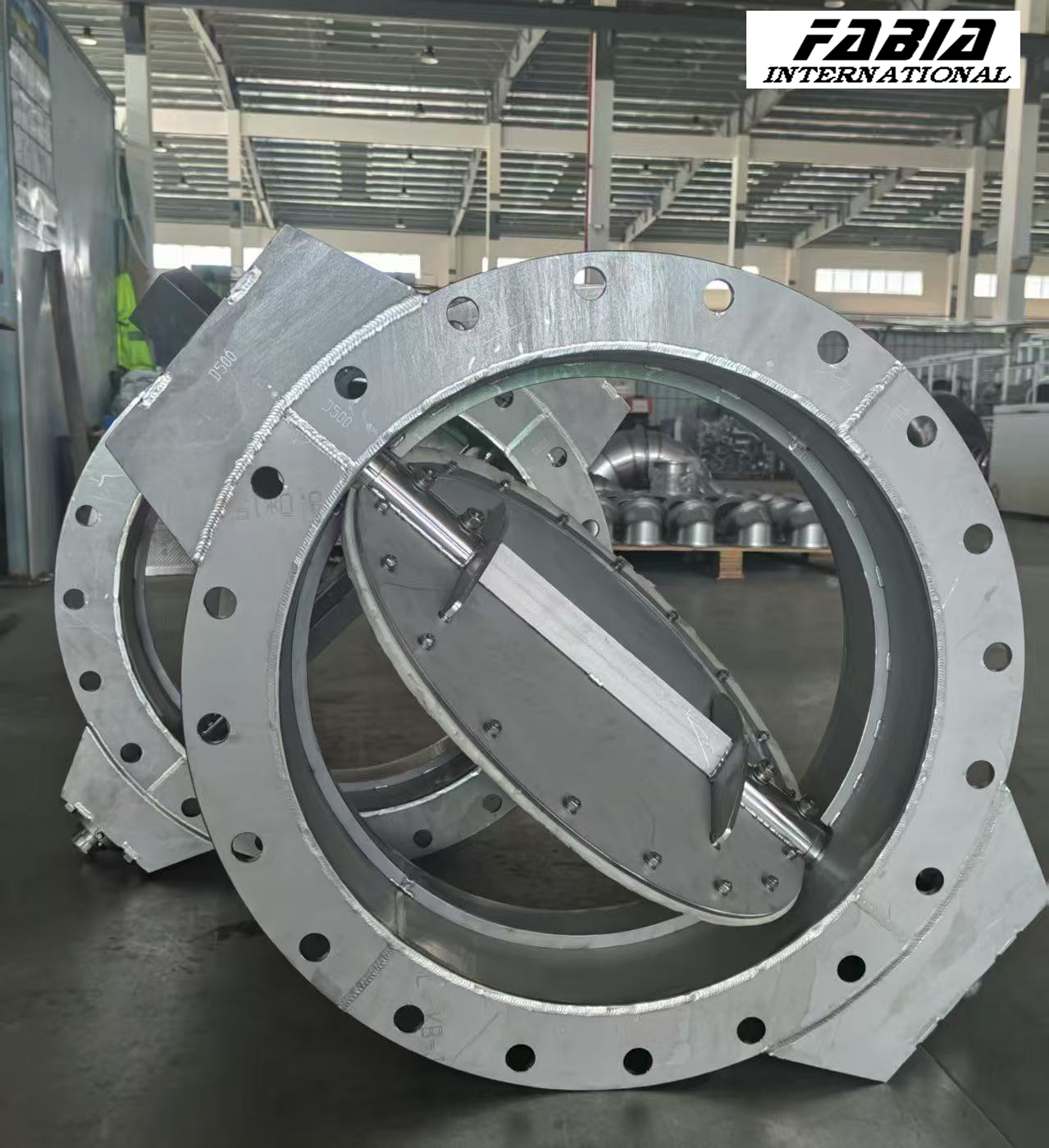

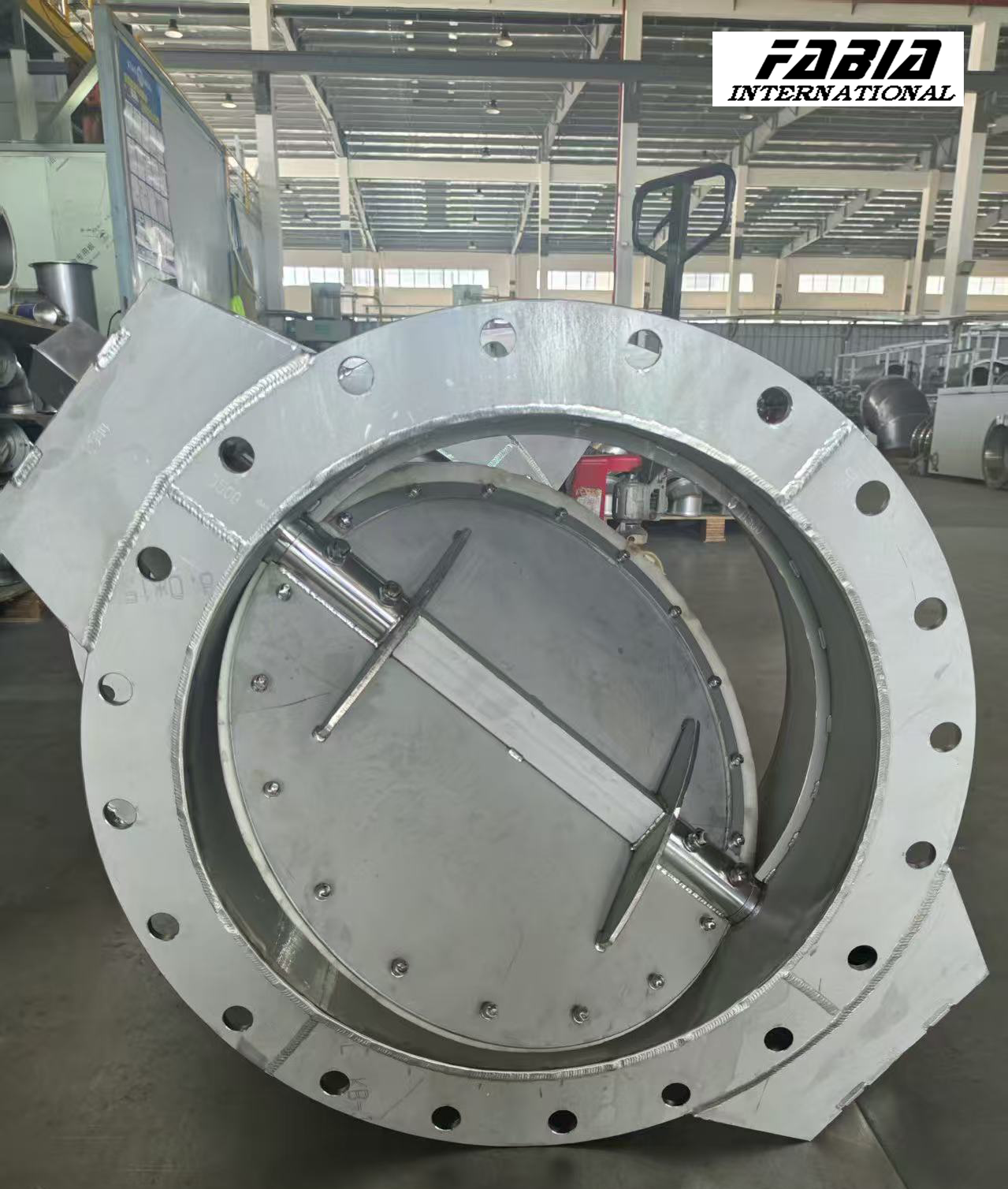

연소 가스 나비 밸브 산업 나비 밸브 공기 밸브

- 네연소 가스 나비 밸브의 기본 작동 원칙:

1. - 네회전 제어 장치:- 네
   디스크는 빠른 열/폐기 및 흐름 조절을 달성하기 위해 90°로 회전한다. 양방향 흐름 디자인은 전진 및 역방향 매체 방향을 모두 수용한다.
2. - 네작동 및 위치:- 네
   전기 작동 장치 는 모터 드라이브 와 기어 감소 를 통해 회전 각도를 정확하게 제어 하여 반응력 있는 동작 을 보장 합니다. 내부 제한 스위치 는 정확한 위치 를 보장 합니다.
3. - 네고온 밀폐 최적화:- 네
   디스크와 좌석 사이의 평면 밀폐는 탄력 물질의 좌석과 결합하여 접촉 압력을 자동으로 조절합니다.따라서 고온 연소 가스 환경에서 신뢰할 수있는 밀폐 무결성을 보장합니다 (e예를 들어, 소황을 제거하는 시스템).

4. 연소 가스 나비 밸브에 대한 소개

   연소 가스 나비 밸브는 고온, 고압 및 부식성 가스 매체 (예: 연소 가스, 먼지, 뜨거운 공기) 를 위해 설계된 전문 제어 밸브입니다. 산업 환기에 널리 사용됩니다.환경 먼지 제거, 에너지 시스템, 그들은 아래에서 다섯 가지 측면에 걸쳐 체계적으로 소개됩니다. 핵심 정의, 작동 원칙, 구조 유형, 주요 특징 및 전형적인 응용 프로그램.

5. 정의 및 개요- 네

   연소 가스 나비 밸브는 회전 운동을 통해 미디어 흐름을 조절, 전환, 병합 또는 전환하기 위해 원형 디스크 구조를 사용합니다.그들은 주로 고온 펌프 및 황소화 시스템과 같은 혹독한 환경에서 사용됩니다.핵심 기능은흐름 조절‌, ‌압력 조절, 그리고미디어 격리이점도 있습니다.낮은 흐름 저항‌, ‌빠른 작동, 그리고유지보수 용이성...

6. - 네작업 원칙- 네

   밸브는 외부 드라이브 (예를 들어, 수동 레버, 전기/공압 액추에이터) 를 통해 작동하며, 밸브 스탠드를 회전시켜 디스크를 0° (폐기) 와 90° (열기) 사이로 움직입니다.

   • - 네열기/ 닫기 제어:
     • 파이프 라인 축과 평행:완전 열렸어(최소 흐름 저항)
     • 축에 세로:완전 밀폐(미디어 누출은 0입니다.)
   • - 네밀폐 메커니즘:
     • 디스크와 좌석은평면 밀폐또는 탄력성 물질 (예: EPDM 고무)
     • 닫힌 상태에서 좌석은 압축 하에서 변형되어 밀폐 압력을 생성합니다.ANSI 클래스 VI) 의 내용입니다.
   • - 네작동 모드:
     • - 네사용 설명서: 손바퀴 가루를 통해 열기를 조절합니다.
     • - 네전기/압기: 액추에이터는 정확한 흐름 제어와 자동 작동을 위해 4 ~ 20mA 신호를 수신합니다.







     • 구조 및 분류- 네

       특이성 설계에 따라 분류:

       • - 네중앙선 타입:
         줄기는 디스크 중심과 정렬됩니다. 양방향 밀폐; 극저하 흐름 저항; 저압, 높은 흐름 시스템 (예: 환기 도수) 에 이상적입니다.
       • - 네외향형:
         • 싱글/더블/트리플 오프셋 디자인은 마찰을 줄이고 고압/온도 (예를 들어, 극심한 온도 ≤650°C의 트리플 오프셋 슈트) 에서 밀폐의 내구성을 향상시킵니다.
       • - 네자료 선택:
         • 시체: 탄소강/무화강
         • 디스크/밀폐 고리: 부식/후모 저항성 합금 (304H 스테인레스 스틸, 듀플렉스 스틸, Hastelloy®)
         • 좌석: 텅프렌 탄화물 부착
       • - 네혁신적 디자인:
         • - 네4바르 연결 메커니즘(운동 팔, 구동 팔 등) 가 작동 중 좌석에서 디스크를 수직으로 들어 올려 마찰을 최소화하고 압력을 균등하게 분배하여 밀폐 수명을 연장합니다.

1정형:
